分電盤のラグ分電盤内で安全かつ安定した導体接続を提供することで、配電システムにおいて重要な役割を果たします。接続が不十分だと、過熱、電力損失、および潜在的な安全上の問題が発生する可能性があります。この記事では、分電盤のラグがどのように機能するか、安全な電流伝達をサポートする方法、および特定の用途に適切なラグを選択する方法について説明します。また、設置に関する一般的な課題と、電気パネルの信頼性を向上させる実際的な解決策についても概説します。

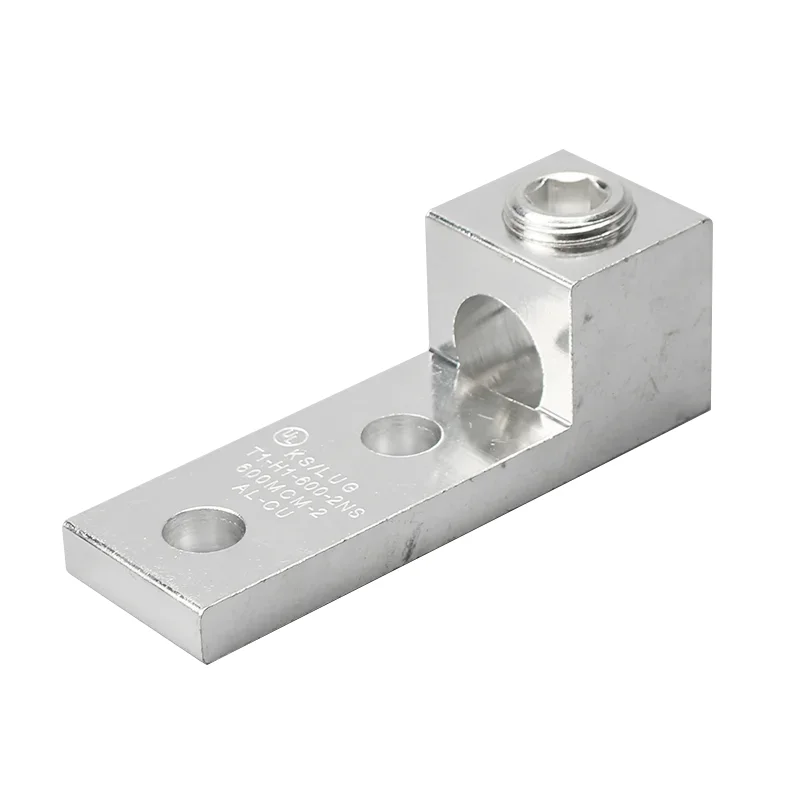

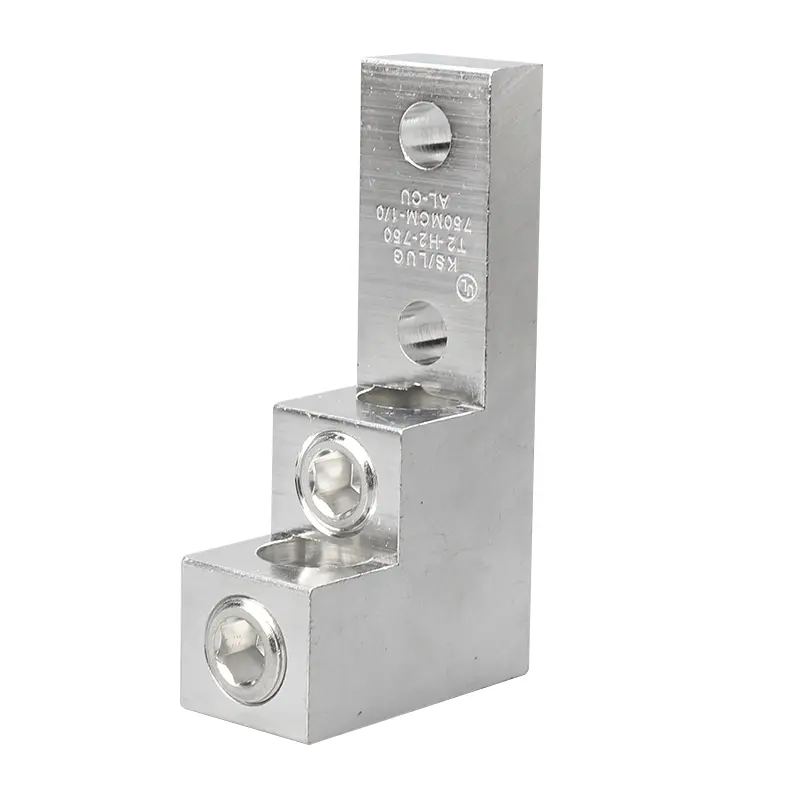

分電盤ラグは、分電盤または分電盤内の導体を固定するために設計された特殊な電気コネクタです。これらのラグは、入力電力線と内部バスバーまたは分電盤の端子接続の間に安定した電気インターフェイスを作成します。
最新の電気インフラでは、分電盤が主電源からさまざまな分岐回路に電力を分配します。信頼性の高いラグ接続により、機械的安定性を維持しながら電流が効率的に流れることが保証されます。ラグが適切に取り付けられていないと、導体が緩み、抵抗の蓄積、過熱、さらには電気的故障が発生する可能性があります。
分電盤ラグは、住宅、商業、産業用の電気システムで広く使用されています。これらは、さまざまなワイヤ サイズ、定格電流、設置環境に対応できるように設計されています。
分電盤ラグは、圧縮または機械的クランプを使用して導体を導電性端子に機械的に固定することによって動作します。この接続により、導体と分電盤バスバー間の抵抗が最小限に抑えられます。
このプロセスはいくつかの段階で行われます。
適切に締めると、分電盤のラグは低抵抗の電気経路を形成します。これによりエネルギー損失が軽減され、システム効率の維持に役立ちます。
大容量電源システムでは、これらのコネクタは安全な動作温度を維持しながら大電流を処理できるように設計されています。
パネルボードのラグは、導電性と機械的強度の両方をサポートするように設計されています。通常、設計にはいくつかの重要な要素が含まれます。
導電体は通常、導電性の高い銅やアルミニウムから製造されます。一部の設計には、耐食性を向上させ、耐久性を高めるために保護メッキが含まれています。
機械的圧縮により、振動や熱膨張下でも導体がしっかりと取り付けられたままになります。この安定性は、電気パネルが変動する負荷を受ける産業環境では不可欠です。
分電盤ラグは、信頼性の高い導体終端処理が必要とされる幅広い配電システムで使用されています。
一般的なアプリケーションには次のものがあります。
これらのコネクタを使用すると、電気技師は電気的性能を損なうことなく、大きな導体を安全に終端することができます。モジュラー設計により、電気システムを拡張する際のメンテナンスやアップグレードも容易になります。
| パラメータ | 説明 |
| 材料 | 銅またはアルミニウム合金 |
| 表面処理 | 錫メッキまたは耐食性コーティング |
| ワイヤー範囲 | モデルに応じて 6 AWG ～ 600 kcmil |
| 定格電圧 | 最大600V |
| 電流容量 | 導体のサイズと設計によって異なります |
| 設置タイプ | ボルトオンまたはネジクランプ |
| 温度定格 | 通常は90℃まで |
これらのパラメータは、エンジニアが既存の電気システムとの互換性を判断するのに役立ちます。正しいラグ サイズと定格を選択すると、長期にわたる動作の信頼性が保証されます。
電気設置業者は、配電盤のラグを扱うときに、多くの場合、いくつかの課題に直面します。これらの問題を理解することは、システム障害を防ぐのに役立ちます。
接続が緩んでいる
締め付けが不十分だと電気抵抗が増加し、発熱する可能性があります。校正されたトルクツールを使用すると、メーカーの仕様に従ってラグが確実に締め付けられます。
間違ったワイヤサイズ
ラグに対して小さすぎる、または大きすぎる導体を使用すると、接続が弱くなる可能性があります。取り付ける前に必ずワイヤーの互換性を確認してください。
酸化と腐食
湿気の多い環境や工業環境では、酸化が接続パフォーマンスに影響を与える可能性があります。錫メッキと保護コーティングは、このリスクを軽減するのに役立ちます。
正しい配電盤ラグを選択するには、いくつかの技術的要素を評価する必要があります。
一般に銅製のラグは導電性と耐久性が高く、アルミニウム製のラグは軽量でコスト面での利点があります。最終的な選択は、システム要件と設置条件によって異なります。
CMKS などのメーカーは、厳格な電気性能基準を満たしながら、最新の配電システム内に簡単に設置できる電子設計の分電盤ラグを提供します。
定期的な検査とメンテナンスにより、分電盤ラグの性能を長期間にわたって保証できます。
推奨される実践方法は次のとおりです。
電気専門家は、通電中の回路との偶発的な接触を防ぐために、分電盤を保守するときは常に適切な安全手順に従う必要があります。
パネルボードのラグの主な目的は何ですか?
分電盤ラグの主な機能は、安定した電流経路を維持しながら、電気導体を分電盤または配電システムに確実に接続することです。
分電盤のラグは銅線とアルミニウム線の両方に対応していますか?
一部のラグはデュアル互換性を考慮して設計されていますが、他のラグは特定の導体タイプに最適化されています。設置前に必ず製品仕様をご確認ください。
ラグ接続に適切なトルクが重要なのはなぜですか?
正しいトルクにより、導体とラグの間に十分な接触圧力が確保されます。これにより過熱が防止され、効率的な電気伝導が確保されます。
分電盤ラグは高電流用途に対応できますか?
はい。工業用グレードの分電盤ラグの多くは、適切な導体サイズと設置方法を組み合わせた場合に、高電流負荷に対応できるように設計されています。
分電盤ラグは配電システムに不可欠なコンポーネントであり、分電盤内の安全で信頼性の高い導体接続を確保します。安定した機械的および電気的インターフェイスを提供する機能により、住宅、商業、産業環境全体で一貫した電力供給を維持できます。
これらのコネクタがどのように機能するか、正しい仕様を選択する方法、およびコネクタを適切に保守する方法を理解することで、電気設備の安全性と効率を大幅に向上させることができます。
CMKSエレクトロニックは、現代の配電インフラのニーズを満たすように設計された、耐久性があり精密に設計された配電盤ラグの開発を続けています。分電盤ラグの用途に関する信頼できるソリューションまたは技術ガイダンスをお探しの場合は、お問い合わせプロジェクトの要件について話し合い、当社の製品が電気システムをどのようにサポートできるかを確認してください。
