単線ラグは電気終端システムの重要なコンポーネントであり、接続の安全性、導電効率、および長期的なシステムの安定性に直接影響します。間違ったラグを選択すると、過熱、電圧降下、機械的故障、またはコストのかかるダウンタイムが発生する可能性があります。この記事では、さまざまな電気シナリオにおける単線ラグを理解し、選択し、適用するための包括的かつ実践的なガイドを提供します。これは、顧客の一般的な問題点に対処し、技術パラメータを明確な言語で説明し、信頼性が高く準拠した設置をサポートするための実用的なガイダンスを提供します。

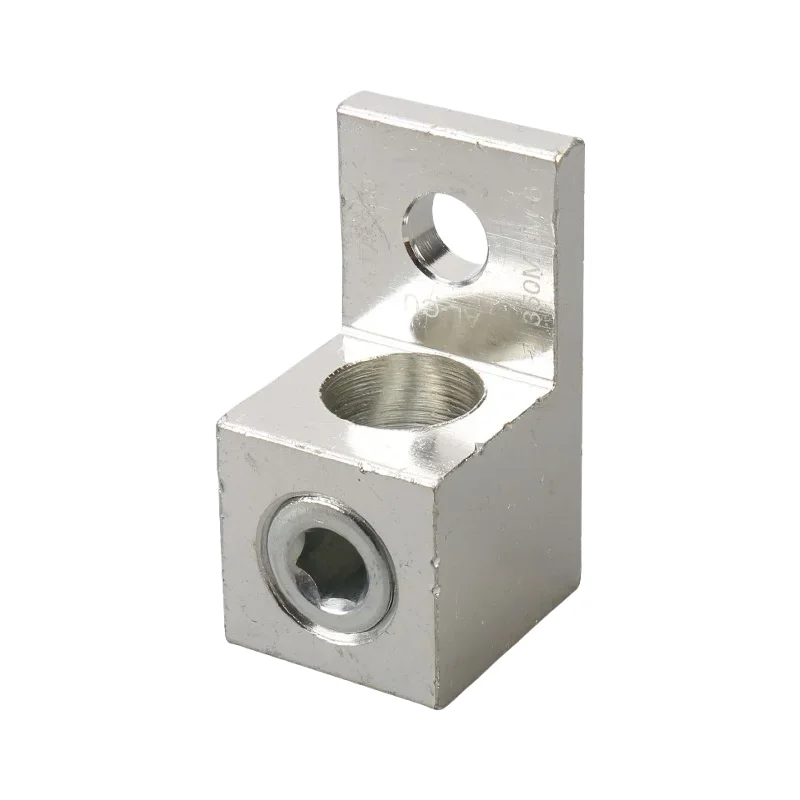

単線ラグは、単一の導体を端子ブロック、バスバー、または電気機器に終端するように設計された電気コネクタです。これらは、配電システム、産業用制御パネル、再生可能エネルギー設備、自動車システム、重機などで一般的に使用されています。
その主な機能は、ワイヤと導電点の間に安全な機械的および電気的接続を作成することです。適切に選択された単線ラグにより、最小限の抵抗、安定した電流の流れ、振動、腐食、熱サイクルに対する耐性が保証されます。
電気的障害の多くは、ケーブル自体が原因ではなく、不適切な終端処理が原因で発生します。最も頻繁に発生する問題は次のとおりです。
これらの問題は、多くの場合、メンテナンスコストの増加、予期せぬダウンタイム、および潜在的な安全上の問題を引き起こします。最初から正しいシングル ワイヤ ラグを選択すると、これらのリスクが大幅に軽減されます。
適切なシングル ワイヤ ラグを選択するには、いくつかの技術的および環境的要因を評価する必要があります。それぞれの要因は、パフォーマンスと耐用年数に直接影響します。
単線ラグはさまざまな導電性材料から製造されており、それぞれが異なる性能特性を持っています。
| 材質の種類 | 主な特徴 | 代表的な用途 |
|---|---|---|
| 銅 | 優れた導電性、低抵抗、高い機械的強度 | 配電、産業機器 |
| 錫メッキ銅 | 強化された耐食性、湿気の多い環境でも安定 | 海洋、再生可能エネルギー、屋外設置 |
| アルミニウム | 軽量でコスト効率が高く、適切な表面処理が必要 | 商用電源システム、大規模導体アプリケーション |
電気腐食を防止し、長期的な信頼性を確保するために、材料の選択は常に導体の材料と一致する必要があります。
最高品質のシングル ワイヤー ラグでも、正しく取り付けられないと故障します。圧着品質は電気的および機械的性能に直接影響します。
適切に取り付けると、接触抵抗が減少し、導体の抜けが防止され、電気安全慣行への準拠が保証されます。
シングル ワイヤ ラグは、その汎用性と信頼性により、さまざまな業界で広く使用されています。
| パラメータ | 説明 |
|---|---|
| ワイヤー範囲 | 適合導体断面積 |
| バレルタイプ | 圧着強度を高めるための標準またはロングバレル |
| 表面仕上げ | 耐食性を高めるために裸、錫メッキ、またはメッキ |
| 温度定格 | 連続使用最高温度 |
| コンプライアンス | 製造および安全規格の適合性 |
ラグのサイズがワイヤーと一致しない場合はどうなりますか?
サイズが正しくないと、接続の緩み、抵抗の増加、過熱の可能性が生じ、システム障害が発生する可能性があります。
単線ラグは屋外での使用に適していますか?
はい、適切な材料と表面処理で製造されていれば、屋外や過酷な環境でも確実に機能します。
銅のラグをアルミニウムの導体と一緒に使用できますか?
材料の不一致により腐食や接続の劣化が発生する可能性があるため、特定のバイメタル ソリューションを使用しない限り、これは推奨されません。
正しい単線ラグを選択することは、安全で効率的で耐久性のある電気システムを構築するための基礎的なステップです。電気専門家は、導体の要件、材料特性、設置方法、およびアプリケーション環境を理解することで、リスクを大幅に軽減し、システムのパフォーマンスを向上させることができます。
康帥は、要求の厳しい産業および商業用途向けに設計された精密設計のシングル ワイヤ ラグを幅広く提供しています。カスタマイズされたソリューション、技術指導、製品選択のサポートについては、Kangshuai までお気軽にお問い合わせください。お問い合わせプロジェクトのニーズをサポートする準備ができている経験豊富なサポート チームとつながります。
