配電盤や負荷センターの複雑な世界では、安全性、機能性、システム設計にとって重要な 2 つの用語が頻繁に登場します。メインラグそしてメインブレーカーラグ。これらは似ているように聞こえるかもしれませんが、これらを混同すると、誤った仕様、潜在的な安全上の危険、および検査の不合格につながる可能性があります。電気部品業界で 20 年以上の経験を持つ当社のチームは、温州康水電子有限公司これらの重要なコンポーネント間の微妙な違いを熟知しています。
このガイドでは、それらの定義、アプリケーション、技術パラメータ、およびどちらを使用するかを決定する重要な要素について詳しく説明します。この違いを理解することは、電気技師、エンジニア、請負業者、および仕様を指定して協力する調達専門家にとっての基本です。分電盤のラグ毎日。当社の工場は精密製造に取り組んでおり、製造するすべてのラグが接続性と安全性の最高基準を満たしていることを保証しており、これがここでの説明の指針となります。
配電システムの分野では、メイン ラグのみのパネルの機能と用途を正確に理解することが、安全で準拠した設置の基礎となります。温州康水電子有限公司の工場で精密に製造された基礎コンポーネントであるメインラグのみのパネルは、一次保護ではなく流通に重点を置いた特定の設計哲学を表しています。 MLO パネルの核心は、バスバー システムと複数の分岐回路ブレーカーを備えた電気エンクロージャですが、アセンブリ内の主過電流保護装置 (OCPD) を意図的に省略しています。
「メイン ラグ」はまさに、上流電源からの入力フィーダ導体が物理的および電気的に接続される高アンペアの堅牢な終端点です。これらの導体は、メーターとメインの組み合わせユニット、配電盤、または施設のサービス機器として機能するリモート パネルに配置できる個別の断路および回路ブレーカーによってすでに保護されています。 MLO パネルの主かつ唯一の役割は、集中配電ポイントとして機能し、単一の大容量電力供給を照明、コンセント、機械、またはその他の負荷用の多数の小さな保護された回路に効率的に分割することです。これらの重要な接続インターフェースであるパネルボードラグの製造における当社の数十年にわたる経験は、それらが組み合わされたすべての下流負荷の完全な連続電流に耐えられるため、その信頼性が交渉の余地のないものであることを私たちに教えてくれました。
MLO パネルを完全に理解するには、電気経路を視覚化する必要があります。電力は電線管またはケーブルを介してエンクロージャに入力されます。これらの途切れることのないサービス導体またはフィーダ導体 (通常は太いゲージの銅またはアルミニウム) は、メイン ラグに直接配線され、パネルのバスバー システムにしっかりと取り付けられ、バスバー システムの始まりを形成します。ボックス内のこの経路には遮断スイッチやヒューズはありません。当社の工場で細心の注意を払って機械加工され、プレートが作成されるラグ自体が入り口です。終端されると、電流はラグからメインバスバーに流れます。メインバスバーは通常、錫めっき銅またはアルミニウムで作られ、筐体内を垂直方向（住宅用パネル内）または水平方向に流れます。
これらのバスバーには、個々の分岐回路ブレーカーがスナップオンする標準化された接続ポイントがあります。各ブレーカーはその専用回路を保護します。このアーキテクチャは、単一の 15 アンペアの照明回路から 20 個のそのような回路の累積電力に至るまで、パネルの負荷全体がこれらのメイン ラグを通過することを意味します。したがって、MLO アプリケーションにおける分電盤ラグの製造仕様では、基本的な導電率以外のいくつかの重要な要素が優先されます。これについては、詳細なリストで検討します。
MLO パネルの使用は、配電が引き込み口の保護から分離されているシナリオで広く使用されています。一般的な一戸建て住宅では、主なサービスの切断は、屋外のメーターとメインの組み合わせにある 200 アンペアのブレーカーである可能性があります。そこから、一連のフィーダーがガレージまたは地下室のサブパネル (MLO パネル) に接続されます。このサブパネルは、家の分岐回路に電力を供給します。商業および産業環境では、アプリケーションがスケールアップされます。
大規模な施設には 4000 アンペアの主配電盤がある場合があります。ここから、いくつかの 400 アンペアまたは 600 アンペアのフィーダが、さまざまな製造フロアやオフィス棟など、負荷のクラスターの近くにある遠く離れた MLO 配電パネルに接続されます。この「分電盤」アプローチにより、電圧降下が軽減され、配線が簡素化されます。もう 1 つの特殊なアプリケーションは、発電機の転送セットアップです。重要負荷サブパネル (自動転送スイッチから供給される) は、多くの場合 MLO パネルです。そのアップストリームの保護と切断は、転送スイッチとメイン サービス パネルによって処理されます。
当社の役割は、これらの多様な MLO 設置の信頼できる中心を形成するパネルボード ラグを提供し、電力をクリーンかつ安全に分割する必要がある場所であればどこでも接続ポイントが確実に機能するようにすることです。当社のエンジニアリング チームは、パネル ビルダーと緊密に連携して、これらの多様で要求の厳しい環境に合わせてラグ構成をカスタマイズします。
MLO パネルの分散保護モデルとは対照的に、メイン ブレーカー ラグ パネルは、統合された制御と安全性の原理を具体化しています。このタイプのパネルは、サービス エントリ、一次過電流保護、主切断、回路分配の機能を 1 つの内蔵型エンクロージャに組み合わせています。 「主ブレーカー ラグ」は、具体的には、統合された主回路ブレーカーの線路側 (商用電源側) に位置する終端点です。
公共料金メーターまたは変圧器からの引き込み線は、これらのラグに直接接続されます。統合されたメイン ブレーカー (大型の熱磁気トリップ デバイスまたは電子トリップ デバイス) は、パネル全体に過負荷と短絡保護という重要な機能を提供し、下流のすべての電力の緊急およびメンテナンスの切断として機能します。このメイン ブレーカーの負荷側はパネルのバスバー システムに接続されており、そこから個々の分岐サーキット ブレーカーに電力が供給されます。この設計は、パネル自体が NEC の重要な指定である「サービス機器としての使用に適している」(SUSE) に分類されていることを意味します。温州康水電子有限公司では、これらのメインブレーカーアセンブリに不可欠なラグを製造しています。高電流の終端点と安全装置の電流経路の重要な部分の両方としての二重の役割についての当社の理解は、これらの分電盤ラグの製造プロセスのあらゆる側面に反映されています。
MBL パネルの電気経路には、意図的に保護された遮断ポイントがあります。商用電源はエンクロージャに入り、すぐにメイン ブレーカーのライン側ラグに配線されます。これらのラグは、ブレーカーの固定された内部アセンブリの一部です。これらのラグから、電流はブレーカーの内部接点、感知要素、およびトリップ機構を通って流れます。通常の状態では、接点は閉じており、電力はパネルの主母線に接続されているブレーカーの負荷端子に流れます。下流のどこかで障害 (短絡) が発生した場合、または総負荷が継続的にブレーカーの定格を超えた場合 (過負荷)、内部機構がトリップして接点が強制的に開き、バスバーとすべての分岐回路へのすべての電力が切断されます。この統合された設計により、明確な安全階層が提供されます。
メイン ブレーカーは、バスバーと下流のサブパネルへのフィーダーを保護します。各分岐ブレーカーは、その特定の回路配線と負荷を保護します。したがって、メインブレーカーのライン側のラグは、保護されていない商用電源の最初の接点となります。アーク発生を引き起こす接続の緩みなど、ここで何らかの障害が発生すると、メイン ブレーカーの保護が適用される前に発生し、壊滅的な事態につながる可能性があるため、それらの完全性は絶対的です。このため、当社の工場では、メイン ブレーカー用途向けの分電盤ラグに対して、熱サイクルと短絡耐性についてさらに厳しいテストを実施しています。
MBL パネルは住宅用、商業用、軽工業用のサービス機器の誰もが認める標準であり、電力会社の責任が終わり、建物所有者の責任が始まるポイントです。米国電気工事法 (NEC) 第 230 条は、サービス機器の要件を義務付けており、サービスの切断を提供する単一のメイン ブレーカーが準拠するための最も一般的で簡単な方法です。住宅では、地下室やガレージのメインパネルです。小規模な商業ビルでは、ユーティリティ ルームの 400 アンペアのパネルが考えられます。サービスを切断するだけでなく、その統合された性質により、電気技師や初期対応者にとって安全性と利便性が大幅に向上します。建物内のすべての電力を遮断するための、明確にラベルが貼られた 1 つのスイッチがあります (個別に供給される電源を除く)。コンポーネントを調達するパネル ビルダーの場合、当社の統合パネルボード ラグを備えた事前に組み立てられたメイン ブレーカー ユニットを使用することで、UL 規格に準拠したアセンブリが保証され、独自の出品プロセスが簡素化されます。
当社の工場は、コンポーネントだけでなく、アセンブリが UL 67 (パネルボード) や UL 489 (モールドケース回路ブレーカー) などの規格に準拠していることを証明するテストレポートや認証文書も提供することで、これらのビルダーをサポートしています。私たちがすべてのラグに組み込んだ信頼性は、メインブレーカーパネル全体の包括的な安全機能をサポートしており、温州康水電子有限公司ではこの責任を最も真剣に受け止めています。
MLO パネルと MBL パネルは両方とも配電の役割を果たしますが、統合されたメイン過電流保護装置の有無により、その操作、設置、安全プロファイル、および規制上の扱いに大きな違いが生じます。これらの違いは単に学術的なものではありません。これらは、電気技師、検査官、エンジニア、施設管理者の実際の実践方法を決定します。温州康水電子有限公司では、両方の構成の分電盤ラグを供給した豊富な経験に基づいて、これらの違いを実際的に明確に説明することができます。
以下の詳細な比較表とその後の分析は、これらの重要な領域を細分化したものです。これらを理解することは、正しいパネル タイプを指定し、安全で規格に準拠した設置を保証し、耐用年数にわたって確実に動作するようにするために不可欠です。当社の取り組みは、MLO ラグの純粋な電力伝達の役割であれ、メイン ブレーカー ラグの保護されたエントリの役割であれ、各アプリケーションの明確な要求を満たすコンポーネントを提供することです。
| 比較の側面 | メイン ラグのみ (MLO) パネル | 主幹ブレーカー ラグ (MBL) パネル |
| 1. システムにおける主な機能と役割 | 純粋な分散ノード。その唯一の機能は、すでに保護されている単一の給電を複数の分岐回路に分割することです。それは権力連鎖の仲介者です。 | サービスエントランスと統合配信。ユーティリティ配線と構内配線の間の境界点として機能し、一次保護、切断、および分配を 1 つのユニットで提供します。 |
| 2. パネルフィーダの過電流保護の場所 | アップストリーム専用。MLO パネルに電力を供給する導体は、そのソース、つまり上流のブレーカーでのみ保護されます。ブレーカーから MLO ラグまでのケーブルのセクションには、局所的な保護がありません。このケーブルに障害が発生した場合、それを解消するのは上流のブレーカーに依存しますが、調整の必要性により、トリップ設定がより高く設定される場合があります。 | 統合型かつローカル型。メイン ブレーカーは、引き込み線の終端位置で直接過電流保護を提供します。ラグまたはそのすぐ下流での障害は、メインブレーカー自体によって解消されます。 |
| 3. メインの切断位置と緊急手順 | リモート。メンテナンスまたは緊急時に MLO パネル全体の電源を切るには、担当者が上流の切断箇所を見つけて操作する必要があります。これは、別の部屋、別のフロア、または施錠されたユーティリティエリアにある可能性があり、危険な遅延を引き起こす可能性があります。 | ローカルかつ即時。メインの断路はパネル面にあります。緊急時には、誰でもすぐに特定してメインブレーカーを投入し、パネルとその下流負荷のすべての電力を停止できます。これは生命の安全に関わる重要な機能です。 |
| 4. NEC コード要件とラベル表示 | 「メイン ラグのみ」または同等のマークが付けられている必要があります。NEC では、エンクロージャ内に切断がないことを担当者に警告するために、このマーキングを要求しています。特にリストされ、そのように構成されていない限り、サービス機器としての使用には適していません (まれです)。その設置は、サブパネルおよびフィーダの規則に準拠します (NEC 第 215 条、第 408 条)。 | 「サービス機器としての使用に適している」(SUSE) とマークされています。作業スペース、スペース、接地/接着要件を含む、NEC 第 230 条のすべてのサービス機器規則に準拠する必要があります。メインブレーカーの定格はサービス定格です。 |
| 5. システム調整と選択的トリップ | より良い調整が可能になります。エンジニアは、将来の負荷増加に備えて、上流のフィーダ ブレーカーのサイズを MLO パネルのバス定格よりも大きくすることも、分岐障害によって主給電が遮断されないようにトリップを調整することもできます。 MLO パネルにはメインが「欠如」しているため、システム設計の柔軟性が向上します。 | ユーティリティ供給との調整が行われます。メインブレーカーのトリップ特性は、上流の電力会社の保護装置と調整する必要があります。下流の調整は主幹ブレーカーと分岐ブレーカーの間で行われます。重大な分岐障害が発生すると主電源がトリップし、パネルが完全に停電する可能性があります。 |
| 6. コストと価値の分析 | パネルの初期コストを抑えます。パネル自体にはメイン ブレーカー アセンブリがないため、通常は安価です。ただし、これには個別の上流切断装置に必要なコストは考慮されていません。上流のデバイスへの実行に応じて、総設置コストは同等かそれ以上になる場合があります。 | パネルの初期コストは高くなりますが、オールインワンの価値があります。パネル価格には主幹ブレーカーが含まれます。新しい建設または単一のサービス ポイントの場合、これは多くの場合、必要な機能をすべてバンドルした最も経済的で簡単なソリューションです。 |
| 7. エンクロージャ内の物理スペースとレイアウト | 分岐回路のスペースを最大化します。大きなメイン ブレーカーが場所をとらないため、MLO パネルは多くの場合、同じ物理的なエンクロージャ サイズにさらに多くの分岐回路ブレーカーを取り付けることができます。これは、改造またはスペースに制約のある用途において大きな利点となります。 | メインデバイスと共有のスペース。メイン ブレーカーはスペースを占有し、通常は住宅用パネルの上部 2 ～ 4 箇所に位置します。これにより、分岐ブレーカーに使用できるスペースの数が減り、場合によってはより大きなパネルまたはサブパネルが必要になります。 |
| 8. 故障電流耐量定格 | 上流の保護に依存します。MLO パネルとそのラグは、その場所で利用可能な故障電流に対して十分な遮断定格 (IR) または耐電圧定格 (SCCR) を備えている必要があります。この定格は独立していますが、上流のブレーカーの遮断定格以上である必要があります。 | 統合された評価。メインブレーカーの遮断定格 (例: 22kA、65kA、100kA) は、パネルの故障電流能力を定義します。ラグとバスは、このアセンブリの一部としてテストされ、ブレーカーが障害を解除するまで磁力と障害の熱に耐えることができます。 |
安全性への影響は、「ローカル切断」の違いから直接生じます。商業施設では、MLO サブパネルで作業する電気技師は、離れた場所でのロックアウト/タグアウト (LOTO) 手順に依存する必要があります。その切断が単独の制御下にない場合（たとえば、他の負荷に電力を供給している場合）、リスクは高くなります。 MBL パネルを使用すると、切断はすぐそこにあり、目に見えて制御可能です。火災安全の観点から、MLO パネルのメイン ラグでのアーク障害は、メイン ブレーカーが自身の端子で障害を発生した場合よりも、上流ブレーカーの解除時間が (調整のための意図的な時間遅延により) 長い可能性があるため、より深刻になる可能性があります。実際には、トラブルシューティングは異なります。 MBL パネルでは、すべての電力が失われた場合、最初にメイン ブレーカーがチェックされます。 MLO パネルを備えたシステムでは、完全な損失が発生した場合は、リモートの上流デバイスを確認する必要があります。
当社の工場では、両方のシナリオにおける故障リスクを軽減するように分電盤ラグを設計していますが、システム アーキテクチャにより、従う必要がある安全プロトコルが決まります。結局のところ、MLO と MBL の選択は、どちらが普遍的に「優れている」かということではなく、どちらが優れているかということです。正しい特定の電気システム設計向け。当社の専門知識により、どちらの選択の中心となるラグも、意図された役割において最適なパフォーマンスと安全性を実現するように設計されています。
適切なパネル構成 (MLO または MBL) を選択することは、安全性、コスト、機能性、およびコンプライアンスに影響を与える重要な決定です。これは主観的な好みではなく、プロジェクトの電気単線図、コード要件、および実際的な制約に基づいて体系的に決定されます。 Wenzhou Kangshuai Electronic Co., Ltd. では、この決定プロセスが工場に注文する必要がある分電盤ラグとアセンブリの種類に直接影響するため、テクニカル サポート チームが毎日お客様をガイドします。以下の包括的なステップバイステップガイドは、当社の 20 年にわたる業界経験に基づいて構築されており、エンジニア、請負業者、パネル製造業者が情報に基づいた正しい選択を行えるように設計されています。
これが基本的な最初の質問です。システムの単線図を描くか確認します。質問: このパネルは、公共料金メーターまたは二次変圧器の後の最初の接続点ですか?
私たちのメモ:この手順は基本的なように見えますが、ここでの誤用は一般的なコード違反です。サービス機器が必要な場所に MLO パネルが設置されたためにプロジェクトが遅れた例も見られました。パネルボード ラグに関する当社のマニュアルでは、SUSE または非 SUSE 機器での使用目的を常に明確にしています。
NEC および特定の電力会社の規則に対する現地の修正は、一般的なガイドラインを無効にする可能性があります。
私たちの役割:当社では、MLO と MBL の両方のアプリケーション向けのパネルボード ラグが、AHJ によって広く認められている必要な UL リスト (UL 486、UL 67) を確実に満たしていることを確認し、コンプライアンス チェックリストから 1 つの変数を削除します。
最小限のコード以外にも、システムの運用と保守の人的要因を考慮してください。
コンポーネントの価格だけでなく、設置コストの合計を分析します。
私たちのサポート:選択が完了したら、温州康水電子有限公司のチームが必要な分電盤ラグの正確な仕様を提供します。 MLO パネルの場合、正しい電流容量、配線範囲、取り付けスタイルを備えたスタンドアロン ラグ キットを指定します。 MBL パネルの場合、統合メイン ブレーカー アセンブリまたはメイン ブレーカー ユニット用の特定のラグ コンポーネントを提供します。私たちの目標は、信頼性の高い製造と専門技術データに裏付けられた、最終コンポーネント仕様をお客様の意思決定プロセスの中で最も簡単な部分にすることです。

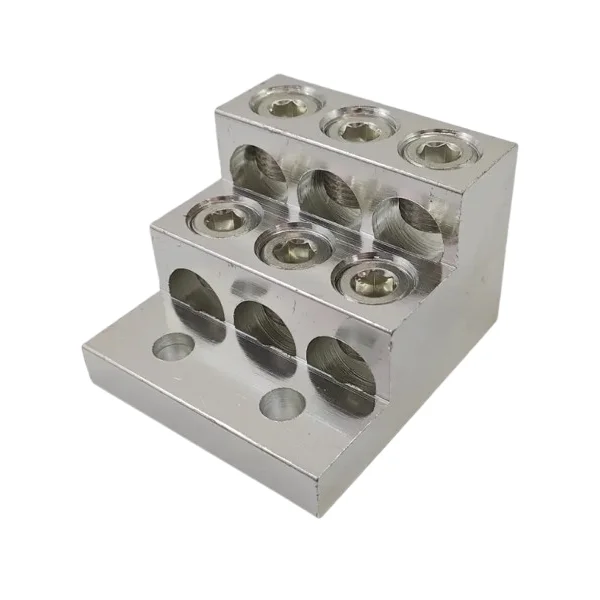

MLO 用途でもメイン ブレーカー用途でも、ラグ自体を正確に指定する必要があります。で温州康水電子有限公司、私たちは製造します分電盤のラグ厳格な基準に従っており、お客様には次のパラメータを常に確認することをお勧めします。
詳細かつ正確な仕様を提供する分電盤のラグは当社のサービスの基本的な部分です。これにより、当社のコンポーネントで構築されたすべてのパネルの互換性、安全性、長期信頼性が保証されます。
要約すると、メイン ラグとメイン ブレーカー ラグの違いはシステム アーキテクチャによって定義されます。メインラグのみ(MLO)パネルは下流の配電のための接続ポイントであり、外部の切断と過電流保護に依存しています。メインブレーカーラグ(MBL)パネルには重要な保護が組み込まれており、エンクロージャ内で切断されるため、サービス機器として適しています。選択は、電気システム全体におけるパネルの役割によって決まります。一流メーカーとして、温州康水電子有限公司高品質で信頼性の高い製品を供給します分電盤のラグ両方の構成の場合。当社の専門知識により、メイン パネルを構築する場合でも、サブ パネルを構築する場合でも、配電の中心となる接続ポイントが最大限の安全性、耐久性、パフォーマンスを実現するように設計されることが保証されます。私たちは、安全で効率的な電気システムの重要なコンポーネントであることを認識し、工場から出荷されるすべてのラグをサポートします。
プロジェクトに適切なラグを指定する準備はできましたか?接続を偶然に任せないでください。専門家に連絡する詳細な製品カタログ、技術データシート、およびメイン ラグまたはメイン ブレーカーの用途に最適な分電盤ラグを選択するための個別サポートについては、温州康水電子有限公司で今すぐお問い合わせください。私たちのチームは、お客様の設計がコードに準拠し、長持ちするように構築されていることを確認します。今すぐ見積もりまたは相談をリクエストしてください。
Q: メインラグのみのパネルにメインブレーカーを追加できますか?
答え:一般的には、いいえ。メイン ラグのみのパネルは、内部にメイン ブレーカーの追加を受け入れるように設計されていない特定のバス構造で製造およびリストされています。エンクロージャもそのように構成されていません。これを実現するには、パネル全体をメイン ブレーカー タイプに交換するか、上流に外部切断ブレーカーを設置する必要があります。これにより、パネルは基本的に新しいブレーカーから供給される MLO として維持されます。必ず資格のある電気技師に相談し、パネル製造元の指示に従ってください。
Q: メインラグとメインブレーカーパネルはどちらが安全ですか?
答え:安全性は正しい用途と設置にかかっています。メイン ブレーカー パネルは、パネルの位置で明確かつ即時に切断できるため、メンテナンスや緊急時の安全性が向上します。ただし、適切なサイズと配置の上流ブレーカーから電力が供給される MLO パネルは、過電流保護の観点からは同様に安全です。上流の切断に簡単にアクセスできない場合、または不適切なラベルが付けられている場合、潜在的な安全上のリスクが発生します。
Q: 既存のパネルが MLO であるか、メイン ブレーカーが付いているかどうかを確認するにはどうすればよいですか?
答え:パネル ドアを開けます (資格のある場合のみ、安全に)。引き込み線が入るパネルの上部を見てください。大きな単一のスイッチまたはブレーカーがあり、他のすべてのブレーカーがその下にグループ化されており、「メイン」というラベルが付いている場合は、メイン ブレーカー パネルがあります。太いワイヤが取り付けられた一連の大きな端子ラグのみが表示され、分岐ブレーカーの上にスイッチが 1 つも表示されない場合は、MLO パネルである可能性があります。 MLO の場合、パネル カバーにも「Main Lug Only」とマークする必要があります。
Q: メイン ブレーカー パネルにはメイン ラグもありますか?
答え:はい、技術的には。メイン ブレーカー パネルでは、入力引込導体がメイン ブレーカー アセンブリ自体の一部であるラグに接続されます。これらは、メイン ブレーカーの「ライン側」ラグです。つまり、メインブレーカーラグが付いています。 「メイン ラグ」という用語は通常、MLO パネルにあるスタンドアロン ラグを指します。
Q: MLO パネルと MBL パネルではラグ自体が異なりますか?
答え:そうかもしれません。どちらもシステムのアンペア数に合わせて定格する必要がありますが、MLO ラグは多くの場合、バスにボルトで固定されたスタンドアロン コンポーネントです。メイン ブレーカー ラグはブレーカーのハウジングと設計に統合されています。材料と性能の基準は同様に高いですが、その物理的形状と取り付けは用途に応じて異なります。当社の工場では、それぞれの設備の異なる機械的および熱的要求を満たすために両方のタイプを製造しています。
