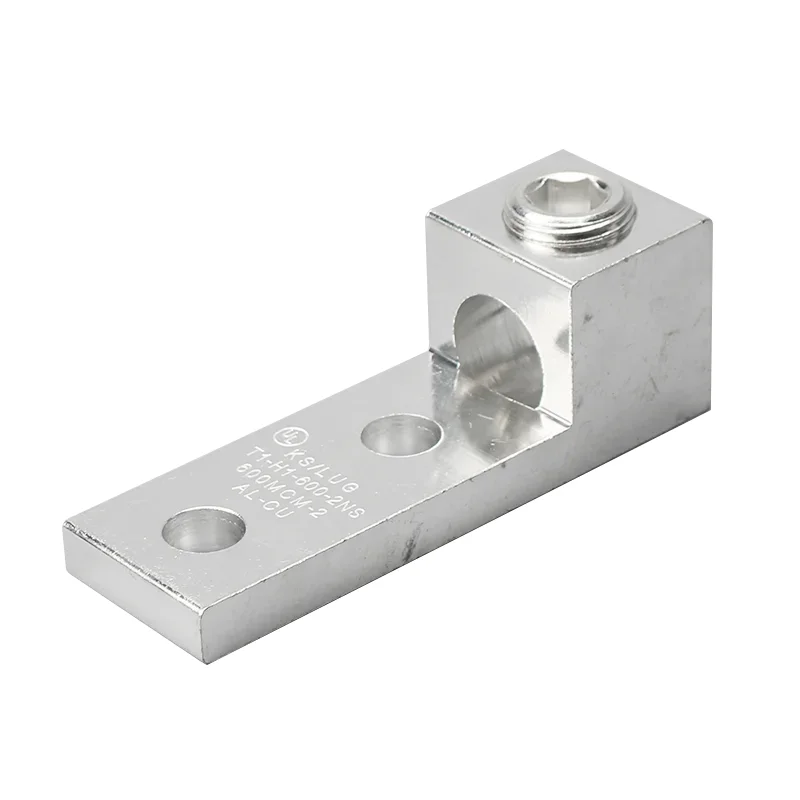

単線ラグが思っている以上に重要なのはなぜですか?

私が最初に、ピーク負荷時にトリップし続ける顧客のコントロール パネル ラインを監査したとき、問題はソフトウェアのように見えましたが、原因は最も基本的な部分、つまり終端にあるハードウェアでした。これは、ブレーカーやバスバーと同じように小さな部品にも敬意を払うようにという私への警鐘でした。プロジェクトが成長するにつれて、私は次のものに依存するようになりました。CMKSアプリケーションのガイダンスとコンポーネントの一貫性のために、その理由を学びました単線ラグ多くの場合、単に機能するシステムと何年も機能するシステムとの間には、大きな違いがあります。このガイドでは、仕様、インストール、保守に役立つチェックリスト、間違い、選択ロジックを共有します。単線ラグ自信を持って。

シングル ワイヤー ラグは実際にどのような問題を解決しますか?

配電盤、インバータ、または HVAC ドライブにおける配線の問題のほとんどは、終端点の熱、振動、または腐食に遡ります。相性が良い単線ラグ微小な動きを軽減し、接触圧力を均一に分散し、導体の界面を酸化から保護します。その結果、迷惑なトリップが減り、熱挙動が安定し、下流の電力品質がよりクリーンになります。私のフィールドノートによると、最大の成果は次のとおりです。

• 隙間が狭く、コンパクトな高圧終端が必要なソーラーコンバイナボックス。
• 頻繁に起動停止や振動が発生し、圧着が不十分なラグに負担がかかる産業用機械。
• 適切なメッキを施さないと、結露や塩水噴霧が地金に悪影響を与える屋外キャビネット。

導体とデューティ サイクルに適合する単線ラグを選択するにはどうすればよいですか?

選考は指揮者の基本から始まり、サービスの実際で終わります。 BOM に何かを追加する前に、次の短いリストを確認します。

• 導体の金属と種類- 固体 vs. より線、錫メッキ vs. 裸、銅 vs. アルミニウム。
• 断面積とAWG範囲- バレル ID とジオメトリをストランド クラスに一致させます。
• 動作温度とデューティ—連続負荷、突入ピーク、サイクリング、周囲熱。
• メッキと腐食の戦略- 過酷なまたは高温ゾーン用の錫またはニッケルメッキ。
• 終了方法-圧着プロファイル、ツールダイ、および必要な引き抜き強度。
• 取り付けインターフェース- スタッドのサイズ、設置面積、隣接するコンポーネントとのクリアランス。

これらが揃うと、単線ラグリスクを負うことをやめ、保険のように行動し始めましょう。静かで、安く、効果的です。

なぜ取り付け規則によってラグの寿命が決まるのでしょうか?

私は終端を小型のメカニカルジョイントのように扱います。ジョイントは負荷がかかっても形状を保持するか、クリープして加熱します。私が製造現場や現場で使用しているルーチンは次のとおりです。

• 圧着ダイスがラグの仕様と導体のクラスに一致していることを確認します。
• ストランドの傷や不均一なカットを避けて、指定された長さまで剥がします。
• 必要なすべての圧着を指定された順序で行います。バレルが完全に充填されているかどうかを検査します。
• 湿気やほこりが存在する場所には、熱収縮またはシール用アクセサリを取り付けてください。
• スタッドまたはクランプを指定された値までトルクし、QA チェック対象としてマークを付けます。
• 熱サイクル後、重要な回路のトルクを再検証します。

正しく行われ、単線ラグ障害後に赤外線カメラでのみ見つかる謎のホットスポットになるのではなく、実際の負荷の下でも安定した温度に保たれます。

ラグの選択が間違っていたことを警告する故障モードはどれですか?

私の監査では、次の 3 つのパターンが繰り返し現れます。

• バレル付近の茶色くなった断熱材- 不十分な圧着フィルまたは間違ったダイによる抵抗の上昇の兆候。
• 白/緑の腐食ブルーム—電気的不一致または環境に対するメッキが不十分です。
• 繰り返しのリトルクの必要性- 辺縁接合部を打ち負かす振動または熱膨張。

これらのいずれかが見つかった場合は、導体とラグのフィット、メッキの選択、圧着/トルクの順序を再評価します。より適合するものにアップグレードする単線ラグ通常、ダウンタイムを繰り返すよりもコストが安くなります。

耐久性を考慮するにはどのような素材と仕上げを考慮する必要がありますか?

ほとんどの銅導体では、錫メッキ銅ラグにより​​、導電性、耐食性、はんだ不要の保守性といったバランスの取れたパッケージが得られます。より高温のゾーンや化学薬品への曝露が絶え間なく続く場所では、より厚いめっきや高温合金に移行します。アルミニウム導体が避けられない場合は、酸化物を破壊する化合物、適切なバレル形状、および異種金属間の争いを防ぐためのハードウェア絶縁を評価します。ここでは、CMKS のようなサプライヤーからの一貫した製造が、特に次のような場合に、同じ SKU のビルド全体で再現性を維持するのに役立ちます。単線ラグ複数のワイヤ クラスとエンクロージャ定格にまたがります。

一般的な選択要素間で単線ラグをどのように比較しますか?

私は、設計レビュー中に製品候補リストの健全性をチェックするために、コンパクトなマトリックスを保持しています。

シングル ワイヤー ラグはプロジェクトで最も早い ROI を生み出す場所はどこですか?

どこでも、サイト訪問には質の高い終了よりも費用がかかります。アクセスが制限された屋上のアレイ、遠隔のポンプ場、クリーンルームなど、トラックの移動にはコストがかかります。堅牢なものへのアップグレード単線ラグ計画外のダウンタイムを削減し、トルクチェックを繰り返す手間を省きます。私のルール: 故障コストが部品価格の倍数である場合は、よりグレードの高いラグを指定し、その節約額を試運転レポートに記録します。

チームや下請け業者向けにラグの使用状況を文書化して標準化するにはどうすればよいですか?

一貫性は英雄的な行動に勝ります。私は、1 ページの終了 SOP と、すべてのエンクロージャに添付される簡単なサインオフ チェックリストを管理しています。

• 導体の種類と AWG 範囲ごとに承認されたラグ部品番号。
• 圧着ツールとダイセットの ID と校正日。
• ストリップ長、圧着回数、トルク値と検証イニシャル。
• 環境クラスによる熱収縮またはシーラントの要件。
• 「良好な」圧着と完成したジョイントの写真。簡単な視覚トレーニングに役立ちます。

これにより曖昧さが取り除かれ、単線ラグシフトやサイト全体で一貫した設置を実現します。

システムに通電する前にどのような簡単なチェックを実行できますか?

最初のライブ テストの前に、5 ポイントの合格不合格テストを実行します。

1. バレルが完全に満たされています。緩んだ糸や鳥かごはありません。
2. 圧着印象が位置合わせされ、完了します。メッキのひび割れはありません。
3. 断熱材が圧縮ゾーンから離れている。熱収縮が適切に回復しました。
4. 正しいスタッドハードウェアスタック。ワッシャーの向きが確認されました。
5. トルクマークが存在し、記録されている。 IR スキャンのベースラインが記録されました。

チェックリストがきれいであれば安心です単線ラグ明日のサービス券にはなりません。

ブレーカーと端子の組み合わせの決定がラグの性能に影響を与えるのはなぜですか?

ラグは一人で生きているわけではありません。端子の形状、クランプ圧力、およびブレーカー ラグ ウェルのすべての形状が接触領域です。データシートで要求されない限り、柔らかいメッキと強力な鋸歯状クランプを混合することは避けます。また、ラグのタングが面取りの衝突なく平らに着地することを確認します。嵌合されたハードウェアが正しい場合、単線ラグより大きな障害に成長する局所的なホットスポットを作成することなく、電流を転送します。

部品番号をロックする前にサプライヤーに何を尋ねるべきですか?

私の短い尋問リストは、驚くべきことを現場から排除するものです。

• 導体クラスの互換性と必要な圧着ダイコードを確認できますか?
• 連続電流での温度上昇データはありますか?
• どのようなめっきの厚さと塩水噴霧性能を共有できますか?
• 断熱ブーツまたは接着剤で裏打ちされた熱収縮剤はキットとして入手できますか?
• フォームフィット機能の更新に関する変更管理ポリシーは何ですか?

ここでの強力な答えは、単線ラグビルド 1 とビルド 100 では同じように実行されます。

負荷プロファイルが変更される可能性がある場合に、将来も確実に選択できるようにするにはどうすればよいですか?

現在のクリープや周囲の熱が上昇すると予想される場合は、ラグの仕様をオーバースペックにし、追加の熱ヘッドルームを計画します。また、平均的な環境ではなく、最悪の環境にも耐えられる仕上げを標準としています。これにより、ラインが成長するたびに終端を再検討することなく、パネルを適応させることができます。実際にはプレミアム単線ラグ再設計を延期するのにわずかな費用がかかります。

ラグを自分の体格に正確に合わせるためのサポートが必要な場合、次のステップは何ですか?

ここまで読んだあなたは、すでにほとんどの失敗レポートを先取りしていることになります。導体の種類、AWG 範囲、環境、エンクロージャの制約を共有してください。それらを現場ですぐに使用できる短い候補リストにマッピングします。すぐに始めたい場合、または検証するサンプルが必要な場合は、お問い合わせ負荷プロファイルと記録した温度制限についても言及します。選択と実装をお手伝いします単線ラグ現実世界のストレス下でも静かに保ち、システムとともに成長します。
